Cerec-Tag 2021: Nach dem vorgegangenen „Ladys Day“ unter der Moderation von Zahnärztin Susanne Kurbad, Viersen, mit teilweise universitären Beiträgen von 10 Zahnärztinnen zu den Erfahrungen mit der computergestützten Chairside-Behandlung konzentrierte sich der Folgetag auf neue Technologien, die auch in Workshops vertieft wurden.

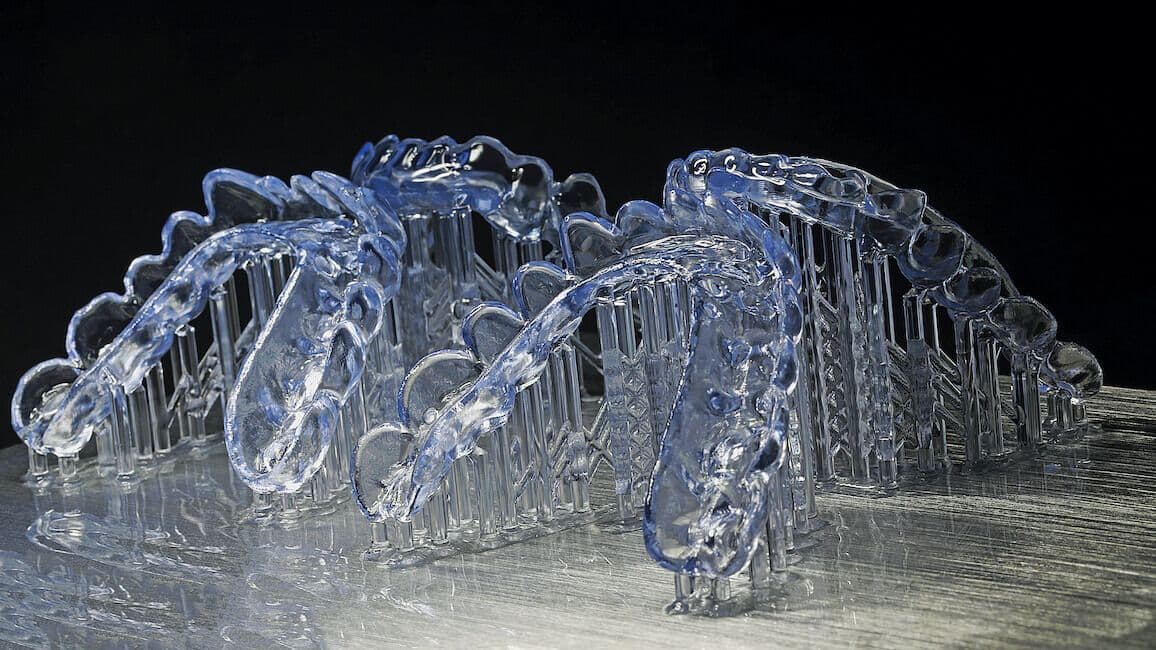

Bild: Gedruckte Aufbissschienen, noch mit Stützstruktur

Nach dem vorgegangenen „Ladys Day“ (Cerec-Tag 2021) unter der Moderation von Zahnärztin Susanne Kurbad, Viersen, mit teilweise universitären Beiträgen von 10 Zahnärztinnen zu den Erfahrungen mit der computergestützten Chairside-Behandlung konzentrierte sich der Folgetag auf neue Technologien, die auch in Workshops vertieft wurden. „Wird der 3D-Drucker unser neuer Freund?“. Mit dieser Ankündigung eröffnete Dr. Andreas Kurbad, Viersen, seinen Vortrag zur Entwicklung der 3D-Drucker, deren Leistung und Nutzen für die niedergelassene Praxis und das zahntechnische Labor. Grundsätzlich für dentale Zwecke sind Systeme wie Digital Light Processing (DLP), Stereolithografie (SLA), selektives Laserschmelzen (SLM) und Polyjet geeignet.

Dreidimensional gedruckte Werkstücke bieten die Möglichkeit, einen volldigitalisierten Workflow umzusetzen. Der additive Druck erlaubt eine materialsparende Fertigung von komplexen Strukturen in Kleinserien. Bestehende Limitierungen bei der Formgestaltung entfallen. Grundlage ist eine Oberflächendatei, die im CAD/CAM-Verfahren entworfen oder per Scanner generiert wurde. Standard-schnittstelle ist das STL-Dateiformat für die Übergabe von CAD-Daten an additiv arbeitende Fertigungssysteme. Die Druckschichten liegen zwischen 25 und 100 µm. Nach dem Drucken erfolgt eine Isopropanol-Reinigung des Werkstücks von Restmonomer, die Aushärtung im Lichtpolymerisationsgerät und das Abtrennen der Stützstrukturen. Befestigungsstellen werden final geschliffen und poliert.

Gedruckte Modelle sind reproduzierbar und können bei Bedarf nachgedruckt werden.

Cerec-Tag stellt Indikationen für 3D-Druck näher vor

Eingesetzt werden 3D-Drucker zur Fertigung von Mock-up, Aufbissschienen, Provisorien, Implantat-Bohrschablonen, für Situations- und Arbeitsmodelle sowie von Einsetzschlüsseln für komplexe prothetische Rehabilitationen. Der Druck von KfO-Alignern kann den aufwändigen Modelldruck für das Thermoforming ersetzen.

Bei der Gestaltung der Modelle hat der Anwender eine Vielzahl an Möglichkeiten, z.B. unterschiedliche Wandstärken, herausnehmbare Stümpfe, Attachments oder eine Beschriftung. Um die Modelle noch besser an die individuellen Gegebenheiten anzupassen, stehen auch elastische Materialien für den Druck von Zahn-fleischmasken zur Verfügung.

Die Ausgabe der Druckdaten im Cerec-System erfolgt zur Zeit noch über differenzierte Wege. Druckdaten im STL-Format mit geschlossener Geometrie werden laut Kurbad mit der Software Connect 5.2 ausgegeben. Gesockelte Modelle werden mit der Cerec Ortho SW bereitgestellt. Für die Ausgabe von Restaurationsdaten ist die inLab SW erforderlich. Ein digitales Mock-up kann im STL-Format mit DXD Software ausgedruckt werden. Mit einer Implantat-Software kann auf Basis eines Intraoralscans die geplante chirurgische Bohrschablone unmittelbar gefertigt werden (Systeme Sicat, SprintRay).

Cerec-Tag

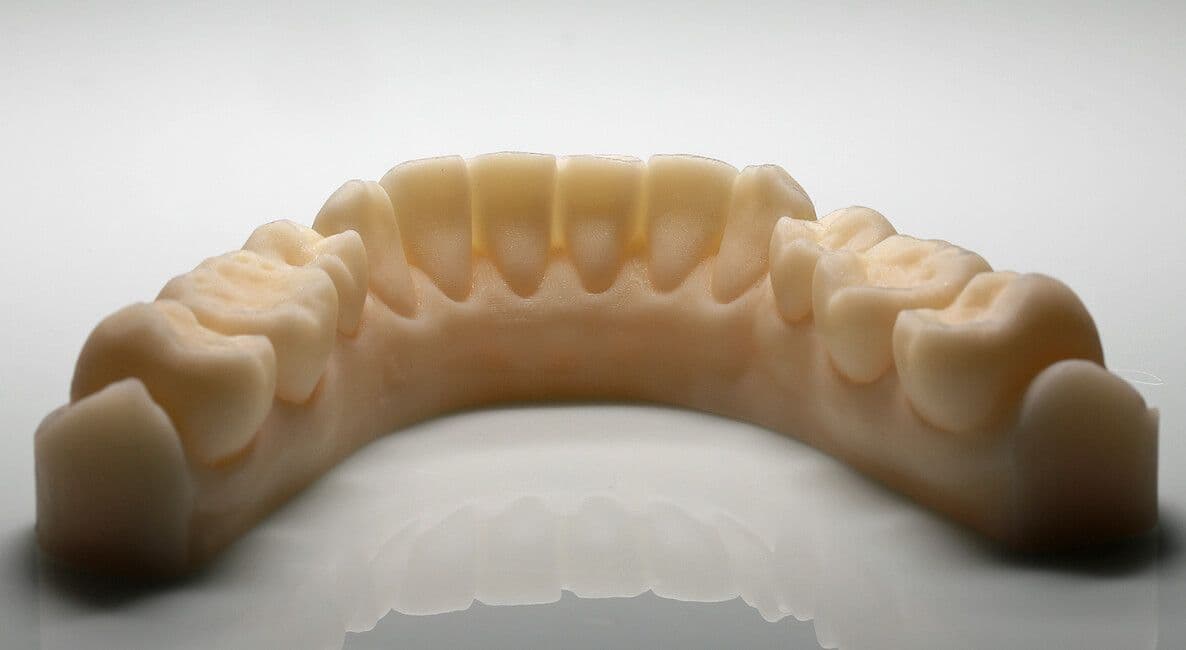

Unterkiefermodell aus dem 3D-Drucker.

Cerec-Tag

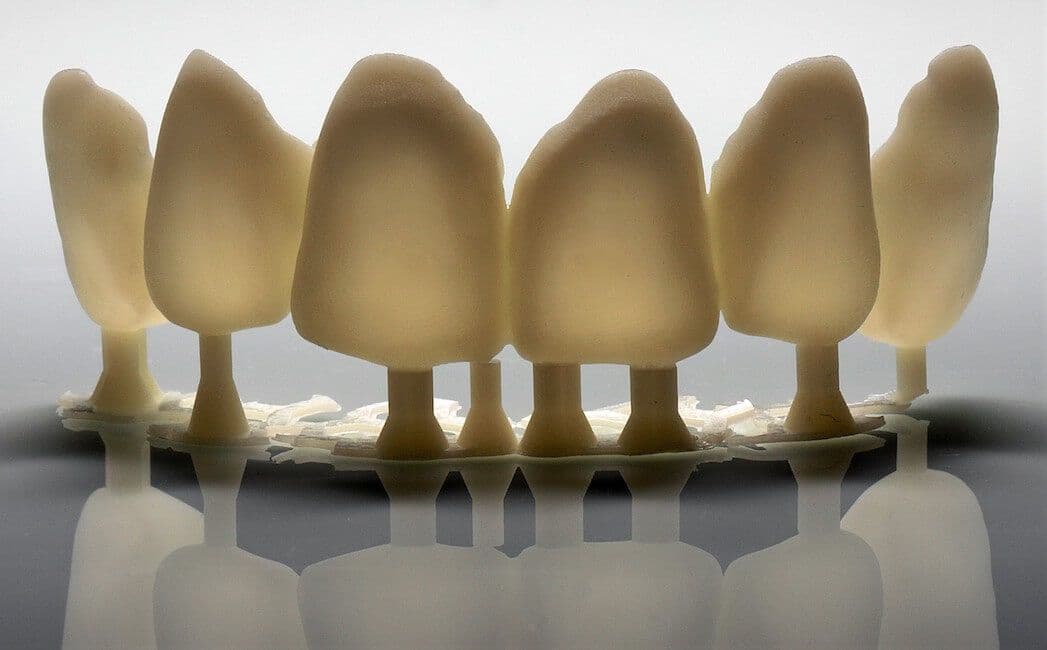

Gedrucktes FZ Mock-up, hier noch mit Stützgerüst

Cerec-Tag

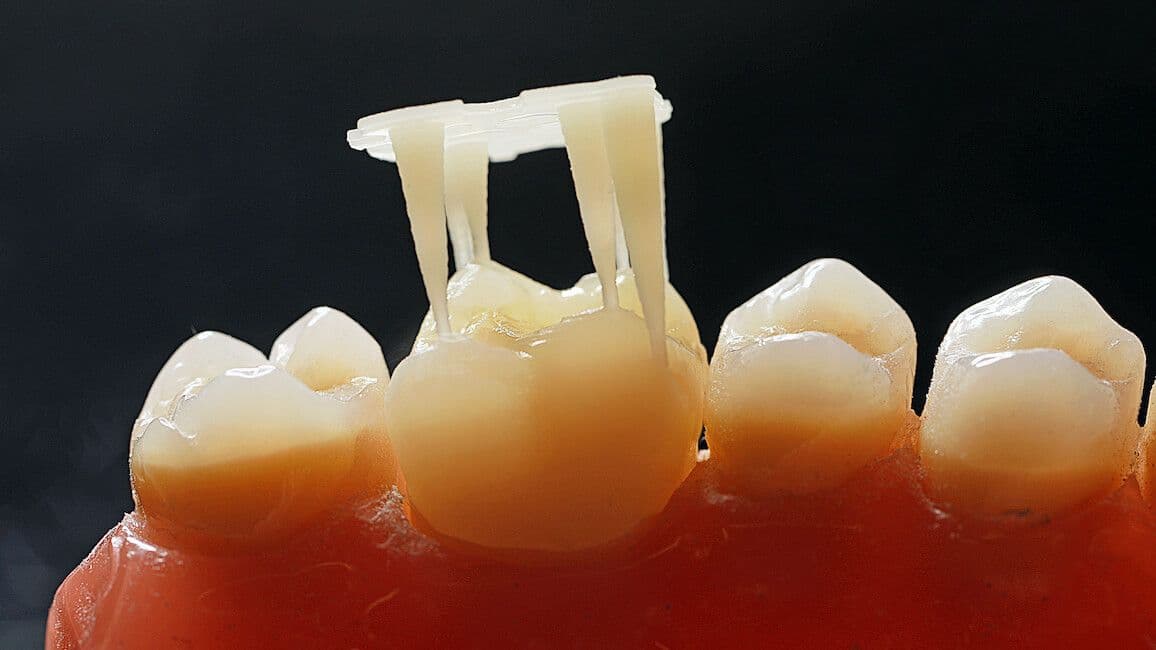

Drucken von provisorischen Kronen, hier mit Supportelementen

Cerec-Tag

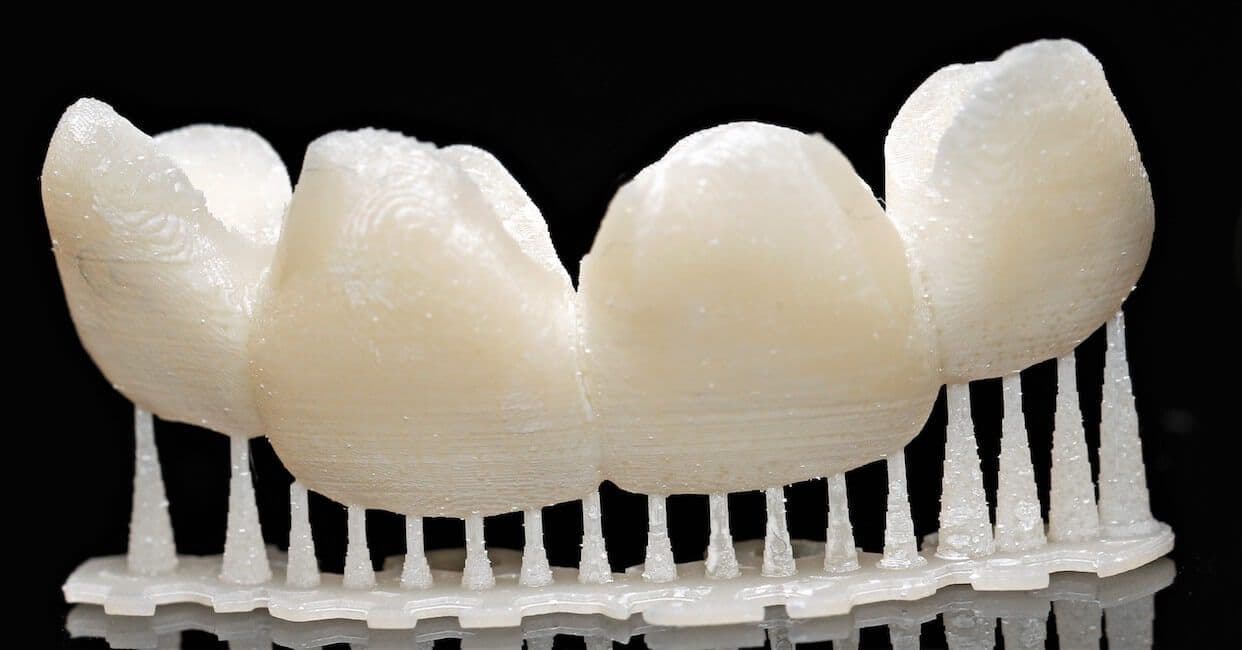

Schalenprovisorien aus dem 3D-Drucker

3D-Druckwerkstoffe (Resine) als Thema bei  Cerec-Tag 2021

Erfahrungen mit Langzeitprovisorieren zeigen, dass der 3D-Druck das Potential hat, Restaurationen als zusätzliche Option zu drucken. Dafür sind mittlerweile zahnfar-bige Materialien verfügbar, die für Kronen geeignet sind. Diese sind, abhängig vom Hersteller und der Zusammensetzung des Materials, für temporäre oder sogar permanente Versorgungen einsetzbar. Limitierend sind in der Regel Materialstärke sowie die mögliche Spannweite von Brückenkonstruktionen. Für implantatprothetische Versorgungen kann im Vorfeld bereits ein passgenaues Provisorium gedruckt werden, das nach der Enossal-Insertion direkt eingesetzt wird.

Gemäß einer Studie der Charité Zahnmedizin bietet der 3D-Druck künftig die Option, Kompositaufbauten aus Keramikpartikeln gefüllten Kunststoffen und Okklusal-Veneers für die Bisserhöhung mit Mindestwandstärke von 1,0 mm zu fertigen. Auch angeborene Schmelzdefekte (MIH) können mit gedruckten Full-Veneers versorgt werden (Prause, Beuer; 2021). Allerdings werden 3D-gedruckte Versorgungen aus Polymeren die Ästhetik, Festigkeit, Funktion und Langlebigkeit der Dentalkeramiken in naher Zukunft nicht ersetzen können. Als rudimentäre Sofortlösung können gedruckte Restaurationen jedoch eine brauchbare Alternative sein.

Die additive Fertigungstechnologie und 3D-Druckmaterialien werden künftig in herausfordernden Situationen, die bisher nur mit einem hohen zahntechnischen Aufwand oder mit umfangreichen, zahnärztlich invasiven Maßnahmen lösbar waren, erfolgreich eingesetzt werden können.

Daraus ergibt sich fortlaufend ein immer größer werdendes Indikationsspektrum (Beuer; 2021)

Frontzahn-Ästhetik im Chairside-Visier auf dem Cerec-Tag 2021

Die „Köngisdisziplin“ in der Zahnheilkunde nahm Dipl.-Stom. Oliver Schneider, Zwickau, mit dem Thema „Möglichkeiten und Grenzen ästhetischer Versorgungen in einer Sitzung“ in den Fokus. Die Therapie im Frontzahnbereich mit Kronen, Teil-kronen und Veneers zielt neben der Defektbehandlung auf die Schaffung von har-monischen Zahnformen, von treffsicheren Farbverläufen und Transluzenz im Schmelzbereich, mit individuellen Texturen, Perikymatien und Mamelons – und nicht zu vergessen, mit einer gesunden Gingivagirlande als wichtige Ergänzung für die „Rot-Weiß-Ästhetik“. Ergänzt werden soll dieses Pflichtenheft mit einem guten Kaukomfort für den Patienten.

Voraussetzung für Frontzahnbehandlungen ist die Analyse der habituellen Funkti-on, die Erfassung der Ästhetiksituation, die auch die prospektiven Wünsche des Patienten berücksichtigt. Für das klinische Vorgehen wird der Aufbau zerstörter Zahnhartsubstanz mit Komposit geplant. Das anvisierte Ergebnis der Behandlung wird mit einem Wax-up oder besser mit einem Mock-up visualisiert, das ausgefräst und dem Patienten provisorisch eingegliedert werden kann (Abb. 6-11). In anderen Fällen wird das geplante Behandlungsziel unter Einsatz der SmileDesign-Software mit dem Patienten besprochen.

Die parodontale Vorbereitung umfasst eine professionelle Zahnreinigung, die Be-seitigung von Knochentaschen (GBR / GTR) sowie in angezeigten Fällen muco-gingivale Eingriffe, um eine Langzeitstabilität der keratinisierten Gingiva zu erlan-gen. Die Präparationstiefe für die keramische Versorgung mit Kronen oder Veneers wird mit Hilfe eines Silikonschlüssel vorbereitet. Veneers werden weitgehend im Schmelz präpariert. Falls eine Überkuppelung erforderlich ist, wird die Inzisalkante um 1,5 mm gekürzt. Lithiumdisilikat-Kronen (LS2) erhalten eine Hohlkehle, Leuzitsilikat-Kronen (Empress) eher eine Schulterpräparation.

Die Werkstoffentscheidung orientiert sich an Gegebenheiten wie Verfärbung der Zahnstümpfe, Wandstärke der Restaurationen, Lage der Präparationsgrenzen, an der Gingivasituation, optischen Individualisierung mit Shadings, und letztlich an der Befestigungstechnik. Bei dünnen Wandstärken, besonders im Randbereich, sind die Werkstoffeigenschaften nach dem Ausschleifen zu beachten. So neigen Glaske-ramiken eher zu Randausbrüchen als polymerhaltige Hybridmaterialien und erfor-dern eine Randverstärkung von 50-100 µm. Zirkonoxide und keramikdotierte CAD-Komposite (Enamic, Avencia, Tetric CAD) ermöglichen sehr exakte Ränder. Die Grundstimmung der Werkstoffe beeinflusst die Ästhetik der Restauration. So verfügt laut Schneider Celtra Duo über einen rötlichen Grundton, Katana STML über einen leicht metallischen Glanz; Tetric CAD über eine helle Transluzenz. Verfärbte Zahnstümpfe können mit e.max CAD LT (LS2) maskiert werden.

Cerec-Tag

Ausgangsbefund: Massiver Bisshöhenverlust, im OK vertikal ca. 3 mm

Cerec-Tag
Cerec-Tag

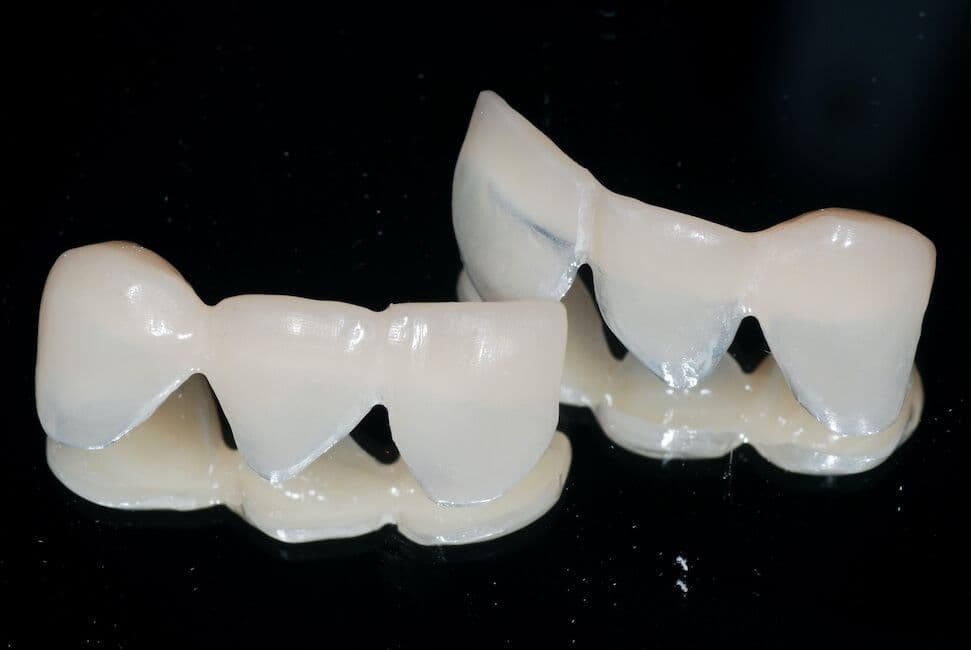

Nach der Bissstabilisierung im Seitenzahnbereich werden Mock-ups aus CAD-Komposit (Telio CAD) hergestellt

Mock-up eingegliedert. Der Patient kann nicht nur die veränderte Bisslage, sondern auch die neue Ästhetik über mehrere Wochen testen

Zur Individualisierung der Keramikoberflächen eignen sich laut Schneider e.max Shade- und Stains-Massen, die die Zahnfarben, Dentinkerne und Mamelons aktivieren.. Für grazile Präparationsgrenzen mit sehr dünnen Wandstärken im UK-Frontzahnbereich lassen sich gut Zirkonoxide einsetzen. Die Befestigung der Restaurationen erfolgt mit adhäsiven Kompositen, Zirkonoxid mit selbstadhäsiven Resinzementen.

Schneider erinnerte daran, dass Ästhetik in der Zahnmedizin eng mit kreativer Gestaltung und Freude am Ergebnis verbunden ist – gemäß einem Bonmot von Albert Einstein: „Kreativität ist die Intelligenz, die Spaß macht“.

Der Kronenrand im Fokus

Eine erfolgreiche Chairside-Restauration bei der prothetischen Rekonstruktion beginnt laut PD Dr. Andreas Bindl (Referent Cerec-Tag), Zürich, mit einer sorgfältigen Präparation des Kronenrandes. Der Übergang zwischen der natürlichen Zahnkrone und dem Zahnhals ist oval oder triangulär, niemals rotationssymmetrisch (rund) wie bei Implantaten. Um für eine zahngetragene Krone mit subgingivaler Präparationsgrenze ein ana-tomisches Optimum und eine exakte Passung zu erzielen, ist die Erhaltung des Weichgewebes als Durchtrittsprofil unabdingbar. Die Passgenauigkeit zwischen dem keramischen Kronenrand und dem präparierten Stumpf hat direkte Auswirkungen auf den parodontalen Gesundheitszustand. Eine Überkonturierung der Restauration führt zu einer erhöhten Plaqueakkumulation. Deshalb muss schon in der Planungsphase die Art des Kronensystems, die Lage des Restaurationsrands und die Präparationsform aufeinander abgestimmt werden.

Wenn trotz Freilegung der Präparationsgrenze weiterhin Gingivaanteile über die Präparation ragen, empfahl Bindl auf dem Cerec-Tag 2021, das Gewebe mit einem keramischen Gewebetrimmer (Rotodent) ohne Wasserkühlung einzuebnen. Bei extensivem Gewebeüberschuss ist das Elektrotom mit einem dünnen Instrument angezeigt (Abb. 12). Hierbei werden auch kleine Blutgefäße verschlossen. Die Unterdrückung von Speichel, Sulcusfluid und Blutungen zur Erlangung einer gut sichtbaren Präparationsgrenze bei iso- und subgingivalen Verläufen ist eine wesentliche Bedingung für den optoelektronischen Intraoralscan zur Erfassung der Zahnstrukturen. Störendes Substrat, das die sichtbare Darstellung der Präparation behindert, erschweren die digitale Aufnahme und können lokal fehlerhafte Abformungen und Modellberechnungen auslösen.

Start-up 2022 der Cerec Masters – Präsenz und Online

Das nächste Symposium als Jahresauftakt für die „Cerec Family“ findet am 21. und 22. Januar 2022 in Düsseldorf als Präsenzveranstaltung und mit Livestream statt. Viele Themen, interessante Workshops, neue Erfahrungen, und natürlich Kollegen-kontakte. Beschränkte Teilnehmerzahl für Präsenz, deshalb bald anmelden.
